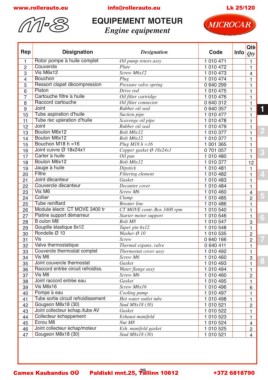

Page 25 - Microcar M8 varuosad
P. 25
www.rollerauto.eu info@rollerauto.eu Lk 25/120
EQUIPEMENT MOTEUR
Engine equipement
Qté
Rep désignation designation code Info Qty
1 rotor pompe à huile complet Oil pump rotors assy 1 010 471 1
2 couvercle Plate 1 010 472 1
3 Vis M6x12 Screw M6x12 1 010 473 4
4 bouchon Plug 1 010 474 1
5 ressort clapet décompression Pressure valve spring 0 640 299 1
6 piston Drive rod 1 010 475 1
7 cartouche filtre à huile Oil filter cartridge 1 010 476 1
8 raccord cartouche Oil filter connector 0 640 312 1
9 joint Rubber oil seal 0 640 357 1 1
10 tube aspiration d’huile Suction pipe 1 010 477 1
11 tube réc upération d’huile Scavenge oil pipe 1 010 478 1
12 joint Rubber oil seal 1 010 479 1
13 boulon M6x12 Bolt M6x12 1 010 377 1 2
14 boulon M6x12 Bolt M6x12 1 010 377 1
15 bouchon M18 h =16 Plug M18 h =16 1 001 365 1
16 joint cuivre Ø 18x24x1 Copper gasket Ø 18x24x1 0 701 057 1 3
17 carter à huile Oil pan 1 010 480 1
18 boulon M6x12 Bolt M6x12 1 010 377 12
19 jauge à huile Dipstick 1 010 481 1
20 Filtre Filtering element 1 010 482 1 4
21 joint décanteur Gasket 1 010 483 1
22 couvercle décanteur Decanter cover 1 010 484 1
23 Vis M6 Screw M6 1 010 460 4
24 collier Clamp 1 010 485 2 5
25 tube reniflard Breater line 1 010 486 1
26 Module électr. ct MoVe 3400 tr CT MOVE contr. Box 3400 rpm 1 010 540 1
27 platine support démarreur Starter motor support 1 010 546 1 6
28 b oulon M8 Bolt M8 1 010 547 3
29 Goupille élastique 6x12 Taper pin 6x12 1 010 548 1
30 rondelle Ø 10 Washer Ø 10 1 010 535 2
31 Vis Screw 0 640 166 2 7
32 Valve thermostatique Thermal expans. valve 0 640 411 1
33 couvercle thermostat complet Thermostat cover assy 1 010 492 1
34 Vis M6 Screw M6 1 010 460 3
35 joint couvercle thermostat Gasket 1 010 493 1 8
36 raccord entrée circuit refroidiss. Water flange assy 1 010 494 1
37 Vis M6 Screw M6 1 010 460 2
38 joint raccord entrée eau Gasket 1 010 495 1
39 Vis M6x16 Screw M6x16 1 010 496 6
40 pompe à eau Cooling pump 1 010 497 1
41 tube sortie circuit refroidissement Hot water outlet tube 1 010 498 1
42 Gougeon M8x18 (30) Stud M8x18 (30) 1 010 521 2
43 joint collecteur échap./tube aV Gasket 1 010 522 1
44 collecteur échappement Exhaust manifold 1 010 523 1
45 ecrou M8 Nut M8 1 010 524 4
46 joint collecteur échap/moteur Exh. manifold gasket 1 010 525 2
47 Gougeon M8x18 (30) Stud M8x18 (30) 1 010 521 4
25
Camex Kaubandus OÜ Paldiski mnt.25, Tallinn 10612 +372 6818790
