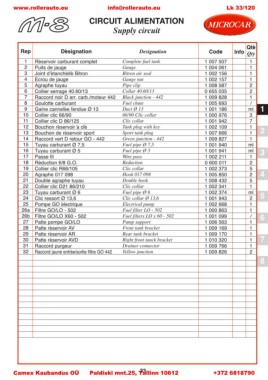

Page 33 - Microcar M8 varuosad
P. 33
www.rollerauto.eu info@rollerauto.eu Lk 33/120
cIRcUIT ALIMENTATION
Supply circuit
Qté
Rep désignation designation code Info Qty
1 réservoir carburant complet Complete fuel tank 1 007 507 1
2 puits de jauge Gauge 1 004 061 1
3 joint d’étanchéité bitron Bitron air seal 1 002 156 1
4 ecrou de jauge Gauge nut 1 002 157 1
5 agraphe tuyau Pipe clip 1 008 587 2
6 collier serrage 40.60/13 Collar 40.60/13 0 655 035 2
7 raccord noir d arr. carb./moteur 442 Black junction - 442 1 009 828 1
8 Goulotte carburant Fuel chute 1 005 693 /
9 Gaine cannelée fendue Ø 13 Duct Ø 13 1 001 186 ml 1
10 collier clic 66/90 66/90 Clic collar 1 000 976 3
11 collier clic d 86/125 Clic collar 1 001 942 7
12 bouchon réservoir à clé Tank plug with key 1 002 109 1
13 bouchon de réservoir sport Sport tank plug 1 007 666 1 2
14 raccord vert d retour Go - 442 Green junction - 442 1 009 827 1
15 tuyau carburant Ø 7,5 Fuel pipe Ø 7,5 1 001 940 ml
16 tuyau carburant Ø 5 Fuel pipe Ø 5 1 001 941 ml 3
17 passe fil Wire pass 1 002 211 1
18 réduction 6/8 G.o. Reduction 0 600 011 2
19 collier clic r66/105 Clic collar 1 002 373 5
20 agraphe 017 098 Hook 017 098 1 005 850 2 4
21 double agraphe tuyau Double hook 1 008 432 5
22 collier clic d21 86/210 Clic collar 1 002 341 1
23 tuyau carburant Ø 6 Fuel pipe Ø 6 1 002 374 ml
24 clic ressort Ø 13,6 Clic collar Ø 13,6 1 001 943 2 5
25 pompe Go électrique Electrical pump 1 002 668 1
26a Filtre Go/Lo - 502 Fuel filter LO - 502 1 000 863 1
26b Filtre Go/Lo X60 - 502 Fuel filters LO x 60 - 502 1 001 099 / 6
27 patte pompe Go/Lo Pump support 1 006 563 1
28 patte réservoir aV Front tank bracket 1 009 169 1
29 patte réservoir ar Rear tank bracket 1 009 170 1
30 patte réservoir aVd Right front tanck bracket 1 010 320 1 7
31 raccord purgeur Drainer connector 1 009 766 1
32 raccord jaune entrée/sortie filtre Go 442 Yellow junction 1 009 826 2
8
33
