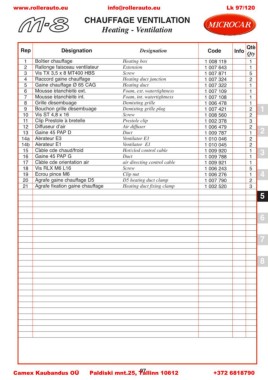

cHAUFFAGE VENTILATION

Heating - Ventilation

Qté
Rep désignation designation code Info
Qty
1 boîtier chauffage Heating box 1 008 119 1
2 rallonge faisceau ventilateur Extension 1 007 643 1
3 Vis tX 3,5 x 8 Mt400 Hbs Screw 1 007 871 5
4 raccord gaine chauffage Heating duct junction 1 007 324 2
5 Gaine chauffage Ø 65 caG Heating duct 1 007 322 1
6 Mousse étanchéité ext. Foam, ext. watertightness 1 007 109 1
7 Mousse étanchéité int. Foam, int. watertightness 1 007 108 1
8 Grille désembuage Demisting grille 1 006 478 1
9 bouchon grille désembuage Demisting grille plug 1 007 421 2 1
10 Vis st 4,8 x 16 Screw 1 008 560 2
11 clip prestole à bretelle Prestole clip 1 002 378 3
12 diffuseur d’air Air diffuser 1 006 479 2
13 Gaine 45 pap d Duct 1 009 787 1 2
14a aérateur e3 Ventilator E3 1 010 046 2
14b aérateur e1 Ventilator E1 1 010 045 2
15 câble cde chaud/froid Hot/clod control cable 1 009 920 1 3
16 Gaine 45 pap G Duct 1 009 788 1
17 câble cde orientation air air directing control cable 1 009 921 1
18 Vis rLX M6 L16 Screw 1 006 243 5
19 ecrou pince M6 Clip nut 1 006 276 1 4
20 agrafe gaine chauffage d5 D5 heating duct clamp 1 007 790 2
21 agrafe fixation gaine chauffage Heating duct fixing clamp 1 002 520 3
5

6

7

8

97
